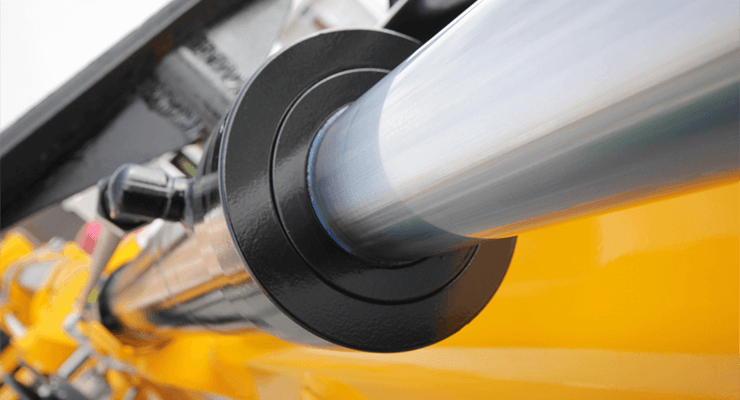

Hydraulické tesnenie pre valec je inštalované na hriadeli hydraulického čerpadla a hydraulického motora, aby zabránilo úniku pracovného média z telesa pozdĺž hriadeľa a invázii vonkajšieho prachu do vnútra zariadenia. Ako vidíte, výber renomovanej továrne na hydraulické tesnenia je veľmi dôležitý.
- Kategórie: piestne tesnenie, tyčové tesnenie, statické tesnenie, rotačné tesnenie
- Funkcia: Zabraňuje úniku pracovného média
- Zloženie: piestne tesnenie, tyčové tesnenie, statické tesnenie, opotrebovacia krúžka, vedenie ložiska, atď.
- Vlastnosti: Vynikajúca odolnosť proti opotrebovaniu, odolnosť proti vytláčaniu, odolnosť proti nárazom. Kvalitné vlastnosti závisia od excelentnej továrne na hydraulické tesnenia.
Tesnenie je mechanizmus, ktorý zabraňuje úniku pracovného média (vnútorného aj vonkajšieho) a zabraňuje vniknutiu vonkajších častíc (ako vzduch, prach a voda) do hydraulických komponentov a hydraulických systémov. Správne tesnenie vyžaduje spoluprácu s vysoko kvalitnou továrňou na hydraulické tesnenia.
Aj keď sú tesnenia pomocnými súčiastkami v hydraulickom zariadení, kvalita tesnení a utesňovacích zariadení je jedným z kľúčových faktorov, ktoré priamo ovplyvňujú to, či môže hydraulický systém fungovať normálne. Do určitej miery kvalita tesnení obmedzuje zlepšenie výkonu a spoľahlivosti hydraulických komponentov a systémov, dĺžku ich životnosti a kľúčový aspekt, ktorý určuje úroveň hydraulického zariadenia a jeho účasť v medzinárodnej konkurencii. Toto je tiež jeden z hlavných faktorov, ktorý spôsobuje rozdiel v kvalite domácich a zahraničných hydraulických komponentov. Často môže strata spôsobená zlyhaním jednotlivých tesnení byť desaťtisíckrát vyššia ako hodnota samotného tesnenia.
Prachové tesnenie
Inštalované na vnútornej strane krytu konca hydraulického valca, hlavná tesniaca hrana je vystavená vzduchu a tesniace médium zachytáva prach, vápenný piesok, dažďovú vodu, námrazu a iné nečistoty, aby zabránilo vniknutiu vonkajšieho prachu a dažďovej vody do vnútra tesniaceho mechanizmu a ovplyvneniu viskozity hydraulického oleja. Zároveň zabraňuje poškriabaniu tesniacej hrany vnútorného tesnenia.
Prachové tesnenia sú rozdelené do rôznych typov a veľkostí, vrátane polyesterových a s vonkajším kovovým rámom. Preto je ich rozsah použitia a cieľové aplikácie širšie.
Výhody: vynikajúca odolnosť proti opotrebovaniu, odolnosť proti vytláčaniu, odolnosť proti nárazom, malá deformačná kompresia, široká prispôsobivosť a jednoduchá inštalácia.
Tesnenie piestnej tyče
Je inštalované vo vnútri prachového tesnenia na vnútornej strane krytu konca hydraulického valca. Jeho funkciou je zabrániť úniku hydraulického oleja. Je jednou z hlavných komponentov, ktoré znášajú tlak. Tesnenie znáša jednosmerný tlak, odoláva vysokému tlaku a je v priamom kontakte s hydraulickým olejom. Vyžaduje dobrý výkon pri udržaní tlaku v statickom stave, vysokú odolnosť voči tlaku počas pohybu, dobré tesniace vlastnosti, nízky koeficient trenia a silnú odolnosť voči vytláčaniu.
Piestne tyčové tesnenia majú mnoho tvarov prierezov a materiálov, pričom rôzne tvary prierezov a materiály sa volia podľa rôznych pracovných podmienok.
Piestne tesnenie
Inštalované na pieste, jeho hlavnou funkciou je utesniť medzeru medzi piestom a valcom, aby sa zabránilo vnútornému úniku hydraulického oleja. Piestne tesnenie je hlavným tesnením v hydraulickom valci. Znáša tlak v oboch smeroch a je jedným z najdôležitejších tesnení, ktoré umožňuje, aby hydraulický valec odolával požadovaným hodnotám tlaku. Hlavné požiadavky na piestne tesnenie zahŕňajú dobrý tesniaci efekt, schopnosť udržania tlaku v statickom stave, silnú odolnosť voči tlaku počas pohybu, odolnosť voči vytláčaniu, nízky koeficient trenia a dlhú životnosť.
Existujú rôzne formy piestnych tesnení a najvhodnejšia forma by sa mala vybrať podľa konkrétneho prostredia použitia.
Opotrebovanie tesniaceho krúžku
Inštalovaná na vnútornej strane krytu konca hydraulického valca, jej hlavnou funkciou je podpora piestnej tyče. Zabraňuje tomu, aby bola piestna tyč vystavená zvislému zaťaženiu, ktoré by spôsobilo nerovnomerné zaťaženie tyčového tesnenia, čo by viedlo k zhoršenému tesniacemu efektu a kratšej životnosti.
Vodivé krúžky
Inštalované na pieste, ich hlavnou funkciou je usmerňovať piest, aby vykonával lineárny pohyb, a zabrániť vychýleniu piestu v dôsledku nerovnomerného zaťaženia, čo by spôsobilo vnútorný únik a zníženie životnosti tesnenia.
Životnosť opotrebovacej krúžky a vodivých krúžkov priamo ovplyvňuje účinnosť a životnosť piestneho tesnenia a tesnenia piestnej tyče, preto sú požiadavky na opotrebovaciu krúžku a vodivé krúžky vyššie, ako napríklad nízky koeficient trenia, vysoká tvrdosť a dlhá životnosť.
Opotrebovacie krúžky a vodivé krúžky existujú v mnohých formách a používajú sa v kombinácii s hlavným tesnením.
Statické tesnenie
Statický tesniaci krúžok krytu je inštalovaný na mieste kontaktu medzi vonkajším obvodom krytu a vnútornou stenou hydraulického valca. Statický tesniaci krúžok piestu je inštalovaný medzi piestom a piestnou tyčou.
Všetky sú to statické tesniace krúžky v hydraulickom valci. Statické tesnenie krytu zabraňuje úniku hydraulického oleja z medzery medzi krytom a telom valca. Tesnenie je namáhané jednostranným tlakom, a preto vyžaduje silnú odolnosť proti vytláčaniu a dobrý tesniaci efekt. Statické tesnenie piestu je tesnením, ktoré znáša tlak v oboch smeroch, aby zabránilo úniku hydraulického oleja medzi piestom a piestnou tyčou. Vyžaduje silnú odolnosť proti vytláčaniu a dobrý tesniaci efekt.
Bežné statické tesniace krúžky sú O-krúžky a podporné krúžky.
Rotačné tesnenie
Inštalované na hriadeli hydraulického čerpadla a hydraulického motora, aby zabránilo úniku pracovného média z telesa pozdĺž hriadeľa a invázii vonkajších častíc, ako je prach, do vnútra zariadenia. Bežné olejové tesnenia majú nízku odolnosť voči tlaku, zvyčajne 0,2-0,3 MPa. Olejové tesnenia z fluórovaného kaučuku odolné voči tlaku majú nosnosť 0,25-0,7 MPa, a vysokotlakové olejové tesnenia TYS majú maximálnu nosnosť tlaku až 40 MPa.
Dôvody úniku súvisia s problémami pri inštalácii, výberom nesprávneho tesnenia a voľbou nevhodnej továrne na hydraulické tesnenia. Hlavné dôvody úniku:
Problémy pri inštalácii
- Nesprávny smer inštalácie tesnenia spôsobuje únik.
- Počas inštalácie môžu byť zmiešané cudzie látky, prach atď., alebo sa môžu dostať do tesniacej dutiny cez potrubie, čo spôsobuje únik.
- Zlá montáž poškodzuje tesnenie a spôsobuje únik.
- Na povrchu tesnenia sú škrabance, ktoré spôsobujú únik.
- Piestna tyč nie je súosá, čo vedie k excentrickému zaťaženiu a úniku.
Problémy s výberom tesnenia
- Tlak je príliš vysoký, tvrdosť tesnenia je príliš malá a dochádza k jeho vytláčaniu z kovovej drážky.
- Tesniaci materiál a médium sú zmiešateľné, čo vedie k zmäkčeniu alebo rozpusteniu tesnenia.
- Tesnenie je použité v podmienkach s príliš vysokou teplotou a materiál sa karbonizuje.
- Nízka teplota spôsobuje stuhnutie a zmrštenie materiálu, čo vedie k úniku.
- Príliš vysoká rýchlosť používania spôsobuje, že sa tesnenie zahrieva, suchým trením sa karbonizuje a vytvára únik.
- Nedostatočné mazanie v prevádzkových podmienkach spôsobuje opotrebovanie tesnenia a únik.
- Vibrácie v použitej dutine spôsobujú únik.
- Únik spôsobený opotrebovaním tesnení spôsobeným prachom.
- Tvrdosť tesnenia je príliš vysoká a nedokáže úplne vyplniť kovovú drážku, čo spôsobuje únik.
- Veľkosť tesnenia nezodpovedá kovovej drážke, čo vedie k úniku.
- Používanie tesnení, ktoré boli skladované príliš dlho a starnú, môže spôsobiť únik.
- Je veľmi dôležité zvoliť si kvalitnú továreň na hydraulické tesnenia.
Spoliehanie sa na nevyhovujúcu továreň na tesnenia predstavuje riziko slabého tesniaceho výkonu. Spolupráca s overenou továrňou na hydraulické tesnenia zlepšuje kvalitu a spoľahlivosť. Výberom optimálnej továrne na hydraulické tesnenia pre vašu aplikáciu je možné predísť mnohým problémom s únikom vďaka robustnému dizajnu a riadenej výrobe.
Tesniaci materiál
Tesniace materiály sa prevažne používajú z PTFE, gumy a syntetickej živice. Vzhľadom na rozdielne výkonové vlastnosti rôznych materiálov sú ich použitia tiež odlišné. Pri výbere je potrebné robiť vhodné rozhodnutia na základe rôznych požiadaviek a podmienok použitia.
Tesnenie vyrobené z určitého materiálu má dobré tesniace vlastnosti pre konkrétne pracovné médium, ktoré je utesňované, ale pre iné médium môže mať veľmi slabý tesniaci výkon. Toto je kompatibilita medzi tesniacim materiálom a hydraulickým olejom.
Kompatibilita tesniaceho materiálu s hydraulickým olejom je tiež kľúčová. Ideálna továreň na hydraulické tesnenia bude mať odborné znalosti v rôznych materiáloch, ako sú PTFE a gumové zlúčeniny, aby poskytla riešenia prispôsobené vašim konkrétnym kvapalinám a prevádzkovým podmienkam.
